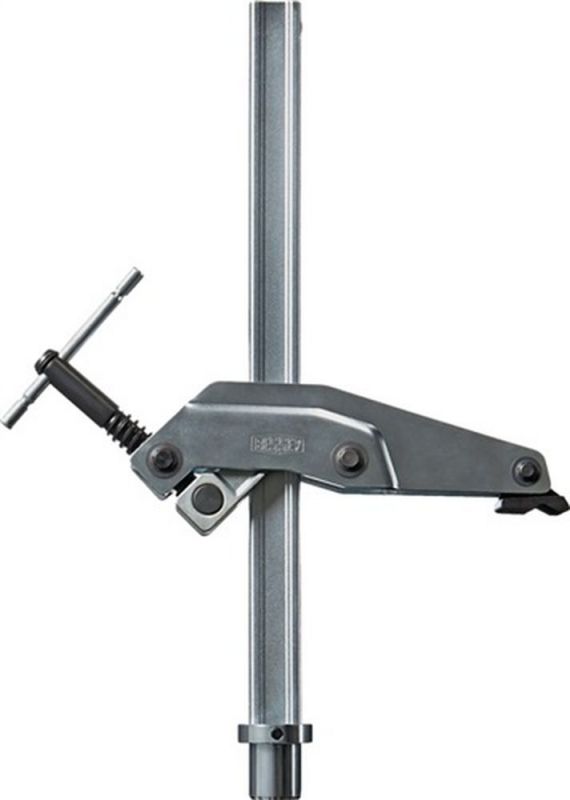

NW-BESSEY Spannelement (mit Greifarm max. 300 mm / für Bohrungs-Ø 28 mm) - TW28GRS30-12

Bessey Spannelement mit Greifarm TW28GRS

Produktdetails

Spannkraft bis zu 5.000 N
Außenliegende Spindel für freien Zugang zum Arbeitsbereich und Schutz gegen Schweißspritzer
Spezielle, stabile Prisma-Druckplatte, ideal auch zum Spannen runder oder eckiger Werkstücke
Schwenkbar und in der Höhe stufenlos einstellbar
Eignet sich besonders zum Spannen auf engstem Raum, in schmalen Öffnungen sowie bei kurzen Überständen

Bestellnummer:TW28GRS30-12
Bolzendurchmesser mm:28
Spannweite mm:300
Ausladung mm:120
Schiene mm:28 x 11
Gewicht kg:2,26

3D-CAD Daten zum Download unter www.bessey.de

Flexibel in der Ausladung, BESSEY TWV Spannelemente für Schweißtische sind nicht nur in der Ausladung stufenlos verstellbar sondern auch in drei Griff-Varianten erhältlich.
100, 120 mm oder 140 mm Ausladung, Bei den BESSEY TW Spannelementen für Schweißtische haben Sie die Wahl zwischen drei Griff-Varianten und drei Ausladungs-Varianten.
Stark und speziell, Das Spannelement TWM28 verfügt über eine hitzebeständige, bis 35° schwenkbare Spezialdruckplatte mit Sinterstahleinlage. Bei der Greifarmvariante TW28GRS liegt die Spindel außen und ermöglicht damit u.a. den freien Zugang zum Arbeitsbereich.
Für Geländer perfekt, Egal ob rund, oval oder eckig – die Vario Tisch-Spannaufsätze TWVAD eignen sich perfekt. Denn sie passen sich stufenlos von 60° innen bis 60° außen an das zu schweißende Werkstück an.
Schnellspanner im Einsatz, Dank des Adapters TWA-STC sowie der passenden Verlängerung TWX können BESSEY Schnellspanner mit waagrechter Grundplatte auch auf Schweißtischen schnell zum Einsatz kommen.
Schräg und waagrecht spannen, Der Schwenk-Adapter TW28AV erlaubt in Verbindung mit der Verlängerung TW28X auch schräges oder waagrechtes Spannen. Die stufenlos schwenkbare Spindel mit einem Schwenkbereich von -52° bis +52° macht´s möglich.
Maschinentischspanner vorhanden, Sie arbeiten bereits mit BESSEY Maschinentischspannern und möchten diese auch auf Ihrem Schweißtisch einsetzen? Dann ermöglicht Ihnen dies der Einhänger TW28HO durch einfaches Einschrauben in die Bohrung am Fuß des Maschinentischspanners.

Produktvideo Spannelement mit Greifarm TW28GRS
