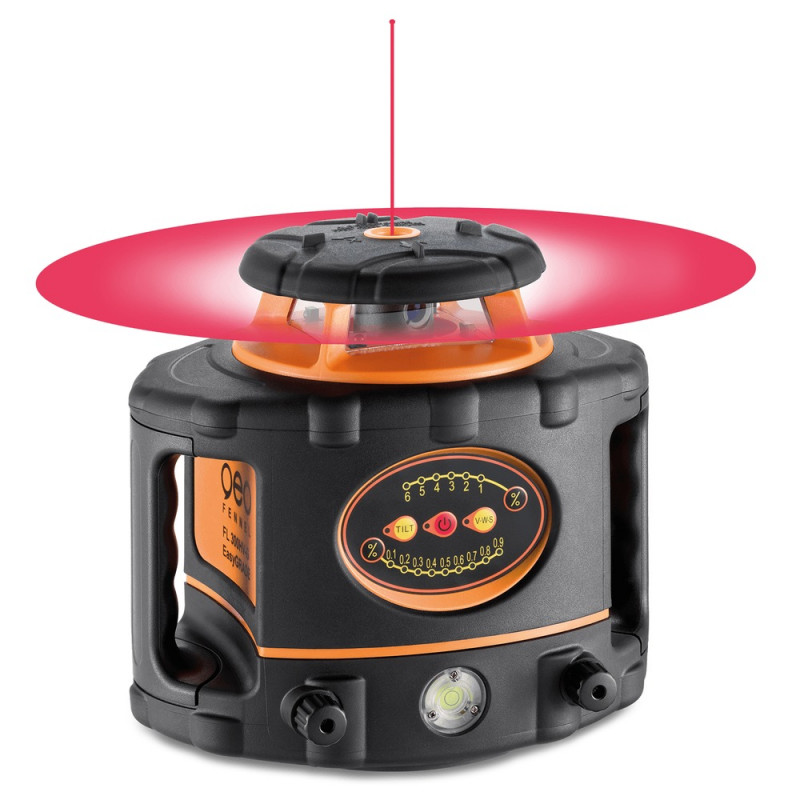

Geo-FENNEL Rotationslaser FL 300HV-G EasyGRADE mit FR 80-MM - 214080

Geo-FENNEL Rotationslaser FL 300HV-G EasyGRADE mit FR 80-MM – Gefälle einstellen, ohne zu rechnen

Eine frisch gepflasterte Hoffläche kann noch so sauber verlegt sein – wenn das Gefälle nicht stimmt, steht nach dem ersten Regen das Wasser an der Garagentür. Die gängige Faustregel von rund 2 Prozent klingt simpel. Auf zwölf Metern Länge sind das aber 24 Zentimeter Höhenunterschied, die gleichmäßig in der Fläche verschwinden müssen. Genau für diese Aufgabe ist der Geo-FENNEL Rotationslaser FL 300HV-G EasyGRADE gebaut.

Statt Schnüre zu spannen oder Höhenpunkte umzurechnen, tippen Sie den gewünschten Prozentwert über die %-Tasten direkt am Gerät ein. Der Laser neigt seine Rotationsebene numerisch in der X-Achse – von 0,1 bis 6,9 Prozent, in feinen 0,1-Prozent-Schritten. Das ist das ganze EasyGRADE-Prinzip. Und es verändert die Arbeit auf der Fläche spürbar.

Was das EasyGRADE-Prinzip im Alltag ändert

Wer schon einmal mit einem klassischen selbstnivellierenden Rotationslaser ein definiertes Gefälle hergestellt hat, kennt den Umweg: Höhenpunkte ausrechnen, an mehreren Stellen anreißen, dazwischen interpolieren. Das funktioniert. Es kostet aber Zeit und wird fehleranfällig, sobald es schnell gehen muss oder mehrere Leute gleichzeitig auf der Fläche arbeiten.

Beim FL 300HV-G EasyGRADE steckt die Neigung im Gerät selbst. Der eingestellte Prozentwert gilt über die gesamte Rotationsebene, und der mitgelieferte Empfänger FR 80-MM zeigt an jedem Punkt der Baustelle, ob Sie im Soll liegen. Aus einer Rechenaufgabe wird eine reine Kontrollaufgabe.

Neigungsanwendungen: Entwässerung, Pflaster, Landschaftsbau

Der Bereich von 0,1 bis 6,9 Prozent deckt die Aufgaben ab, die im Garten- und Landschaftsbau sowie im Tiefbau ständig anfallen. Ein paar typische Einsatzfälle:

• Oberflächenentwässerung: gleichmäßiges Gefälle zur Rinne, zum Abloder zur Sickermulde
• Pflasterarbeiten: Einfahrten, Höfe und Terrassen, bei denen das Wasser vom Gebäudwegfließen muss
• Landschaftsgestaltung: Planien, Rasenflächen und Wege mit definiertem Ablauf
• Rampen und Zufahrten: kontrollierte Steigungen statt gefühltem Augenmaß

Brauchen Sie mehr Spielraum, lässt sich die X-Achse manuell bis ±9 Prozent (±5°) neigen. Für alles darüber hinaus ist ein reiner Neigungslaser mit größerem Bereich die passendere Wahl – das sagen wir ganz offen.

Zwei Achsen, Fernbedienung und 90°-Lotstrahl

Horizontal arbeitet der FL 300HV-G als vollwertiger selbstnivellierender Rotationslaser mit ±5° Selbstnivellierbereich. Die Y-Achse neigen Sie bei Bedarf manuell über die Infrarot-Fernbedienung, die bis zu 100 Meter Reichweite bietet – Sie müssen dafür also nicht zurück zum Stativ laufen.

Im Vertikalbetrieb richten Sie die Achse ebenfalls per Fernbedienung aus. Damit fluchten Sie Trennwände, Zaunanlagen oder Fassadenraster, ohne das Gerät anzufassen. Der 90°-Lotstrahl überträgt zusätzlich Punkte vom Boden an die Decke – praktisch beim Einmessen von Bohrpunkten oder Achsen.

PowerSwitch: hell sichtbar und trotzdem Laserklasse 2

Rotationslaser mit hoher Strahlleistung sind gut sichtbar, rücken aber schnell in Laserklasse 3R mit den entsprechenden Auflagen. Geo-FENNEL löst das mit der PowerSwitch-Technologie: Der FL 300HV-G liefert die Sichtbarkeits-Leistungsdaten eines 3R-Lasers, bleibt aber in der unkomplizierten Laserklasse 2. Auf der Baustelle heißt das: gut erkennbarer roter Strahl, ohne zusätzlichen Verwaltungsaufwand.

TILT und VWS: Messsicherheit, wenn es auf der Baustelle ruppig wird

Jeder kennt den Moment: Der Radlader fährt vorbei, jemand streift das Stativ – und keiner weiß, ob der Meterriss noch stimmt. Die automatische TILT-Funktion überwacht genau das. Wird das Gerät gestößen oder verstellt, stoppt es, statt stillschweigend eine falsche Höhe weiterzudrehen.

Die VWS-Funktion (Vibrations-Wind-Schutz) ergänzt das für den Dauerbetrieb im Freien: Vibrationen durch Baustellenverkehr oder Windböen bringen die Messung nicht aus der Ruhe. Beide Funktionen zusammen sind der Grund, warum sich das Gerät auch auf belebten Baustellen entspannt einsetzen lässt.

Gebaut für draußen: IP 66, 40 Stunden Laufzeit, hohe Genauigkeit

• Genauigkeit: ±0,75 mm auf 10 m horizontal, ±1,0 mm auf 10 m vertikal
• Arbeitsbereich: Ø 40 m ohne Empfänger, Fernbedienung bis 100 m (IR)
• Schutzart IP 66: dicht gegen Staub und Strahlwasser – Regen unterbricht den Arbeitstanicht
• Li-Ion-Akku mit 40 Stunden Betriebsdauer, dazu ein Batteriefach für Alkaline-BatterienReserve
• Temperaturbereich: −10 °C bis +50 °C, Rotationsgeschwindigkeit 800 U/min

Die Kombination aus Li-Ion-Akku und Batteriefach ist ein unterschätztes Detail aus der Praxis: Ist der Akku nach einer langen Woche leer und das Ladegerät liegt im Büro, arbeiten Sie mit handelsüblichen Batterien einfach weiter.

Empfänger FR 80-MM und kompletter Lieferumfang

Der FL 300HV-G EasyGRADE kommt einsatzbereit im Koffer – inklusive Empfänger, den Sie im Außeneinsatz ohnehin brauchen, weil rotes Laserlicht bei Sonne auf Distanz kaum mit bloßem Auge zu erkennen ist:

• Empfänger FR 80-MM mit Halteklammer für Nivellierlatte oder Richtlatte
• Infrarot-Fernbedienung
• Li-Ion-Akku und internationales Ladegerät
• Batteriefach für Alkaline-Batterien
• Integrierte Bodenauflage für bodennahes Arbeiten
• Transportkoffer

Praxis-Tipps für den ersten Einsatz

Richten Sie den Laser so aus, dass die X-Achse exakt in Gefällerichtung zeigt – die numerische Neigung wirkt genau in dieser Achse. Bei Pflasterflächen hat sich bewährt, den Ablaufpunkt als Referenz zu nehmen und von dort rückwärts zu arbeiten.

Ein stabiles Kurbelstativ und eine Nivellierlatte gehören als Zubehör dazu, wenn Sie regelmäßig Höhen übertragen. Und wie bei jedem Messgerät gilt: Kontrollieren Sie die Genauigkeit in regelmäßigen Abständen – ein kurzer Umschlagtest vor großen Flächen gibt Sicherheit.

Für wen lohnt sich der FL 300HV-G EasyGRADE?

Für Pflasterer, Garten- und Landschaftsbauer sowie Tiefbaubetriebe, die regelmäßig Gefälle herstellen und dafür bisher gerechnet, gespannt und markiert haben. Für anspruchsvolle Heimwerker, die eine Einfahrt oder Terrasse einmal richtig anlegen wollen, statt zweimal. Wer dagegen ausschließlich waagerecht nivelliert und nie ein Gefälle braucht, kommt auch mit einem einfacheren selbstnivellierenden Rotationslaser aus – die Stärke dieses Geräts ist die Neigung.

FAQ zum Geo-FENNEL FL 300HV-G EasyGRADE

Welches Gefälle lässt sich einstellen?
Numerisch von 0,1 bis 6,9 Prozent in 0,1-Prozent-Schritten über die %-Tasten (X-Achse). Manuell ist die X-Achse bis ±9 Prozent neigbar, die Y-Achse per Fernbedienung.

Funktioniert der Laser auch im Außenbereich?
Ja – dafür ist der mitgelieferte Empfänger FR 80-MM gedacht. Ohne Empfänger beträgt der Arbeitsbereich Ø 40 m, mit Schutzart IP 66 übersteht das Gerät Staub und Regen.

Wie lange hält der Akku?
Der Li-Ion-Akku liefert bis zu 40 Stunden Betriebsdauer. Für den Notfall liegt ein Batteriefach für Alkaline-Batterien bei.

Was bedeutet PowerSwitch konkret?
Die Sichtbarkeit des roten Strahls entspricht einem Laser der Klasse 3R, das Gerät bleibt aber in Laserklasse 2 – gut erkennbar, ohne die Auflagen höherer Laserklassen.
