Geo-FENNEL Rotationslaser FL 105H mit FR 60-MM – der Horizontallaser, der einfach läuft

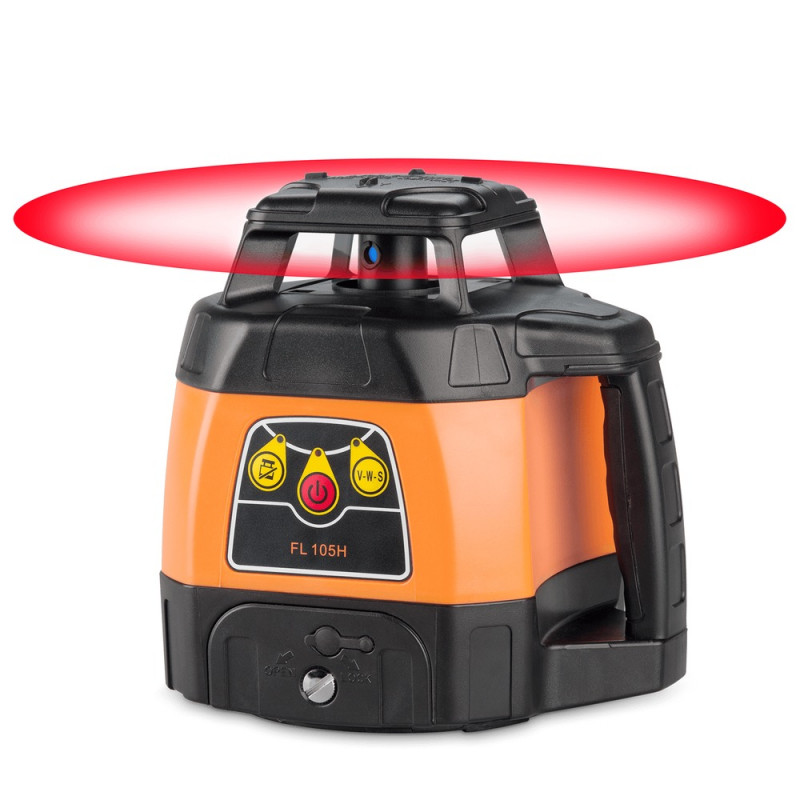

Es ist kurz nach sieben, die Schalung für die Bodenplatte muss auf Höhe – und keiner hat Zeit, ein Menü zu studieren. Für genau solche Morgen ist der Geo-FENNEL Rotationslaser FL 105H gemacht: einschalten und arbeiten. Drei Knöpfe, mehr gibt es nicht. Der Laser nivelliert sich selbst ein und dreht seine rote Referenzebene mit 800 Umdrehungen pro Minute über die Baustelle.

Zusammen mit dem mitgelieferten Empfänger FR 60-MM deckt der selbstnivellierende Horizontallaser einen Arbeitsbereich von bis zu 600 Metern im Durchmesser ab. Das reicht für die Bodenplatte genauso wie für das komplette Baugrundstück – mit einer einzigen Aufstellung in der Mitte.

Die neueste Generation der Horizontallaser von geo-FENNEL

Der FL 105H ist kein aufgewärmtes Vorgängermodell, sondern trägt ein neues Antriebskonzept und einen überarbeiteten Selbstnivellierungsmechanismus in sich. Beides arbeitet reibungsarm – das reduziert die Laufgeräusche spürbar und schont zugleich den Akku. Bis zu 12 Stunden Betriebsdauer bedeuten in der Praxis: Der Laser hält einen langen Arbeitstag durch, ohne zwischendurch ans Ladegerät zu müssen.

Dazu kommt eine Eigenschaft, die man erst im Winter zu schätzen lernt: Der Temperaturbereich reicht von −20 °C bis +50 °C. Während andere Geräte bei Frost streiken, läuft der FL 105H auf der Winterbaustelle einfach weiter – temperaturstabil und genau.

Drei Knöpfe statt Menüführung

Einfachheit ist hier kein Kompromiss, sondern das Konzept. Mit nur drei Knöpfen gibt es schlicht nichts, was sich falsch einstellen lässt – jeder im Team kann den Laser aufbauen, nicht nur der Kollege, der die Anleitung gelesen hat. Bei einem Gerät, das täglich Höhen vorgibt, ist das ein echtes Sicherheitsmerkmal.

Die zweite Absicherung arbeitet im Hintergrund: Steht der Laser außerhalb seines Selbstnivellierbereichs von ±5°, schaltet er ab, statt eine schiefe Ebene zu drehen. Eine unbemerkt falsche Höhe – der teuerste Fehler beim Nivellieren – wird damit konstruktiv verhindert.

Bis 600 Meter Durchmesser: Arbeitsbereich mit dem FR 60-MM

Ohne Empfänger ist der rote Laserstrahl in einem Bereich von Ø 40 m nutzbar – drinnen und bei bedecktem Himmel gut sichtbar. Draußen bei Sonne übernimmt der FR 60-MM mit Halteklammer: An der Nivellierlatte montiert, fängt er die Laserebene auch dort zuverlässig ein, wo das Auge längst nichts mehr erkennt.

So übertragen Sie Höhen über das gesamte Grundstück, ohne den Laser umzusetzen. Einmal aufgestellt, arbeitet das Gerät für alle: Einer schalt ein, mehrere Kolonnen nehmen gleichzeitig Höhen ab.

Genauigkeit, TILT und VWS: verlässliche Höhen im Baustellenbetrieb

Die horizontale Genauigkeit von 1,0 mm auf 10 m hält der FL 105H auch unter Baustellenbedingungen – mit einem roten Laserstrahl der unkomplizierten Laserklasse 2. Damit das so bleibt, wachen zwei Schutzfunktionen über die Messung: Die automatische TILT-Funktion erkennt, wenn das Stativ angestoßen oder das Gerät verstellt wird, und stoppt die Rotation – niemand arbeitet unbemerkt mit einer verschobenen Referenz weiter.

Die VWS-Funktion (Vibrations-Wind-Schutz) filtert dagegen das ständige Zittern heraus, das Wind und vorbeifahrende Maschinen ins Stativ bringen. Der Laser bleibt ruhig auf Höhe, statt bei jeder Bö neu einzupendeln. Beides zusammen macht den Unterschied zwischen einem Schönwetter-Laser und einem Gerät für den Dauereinsatz draußen.

Typische Einsatzbereiche des FL 105H

• Bodenplatten und Schalungen: eine Referenzhöhe auf beliebig viele Punkte übertragen
• Erdarbeiten und Planien: Aushubtiefen und Planum mit Empfänger an der Latte kontrollieren
• Rohbau: Meterriss setzen und Höhen über Geschosse und Achsen verteilen
• Außenanlagen und Fundamente: Schnurgerüste, Punktfundamente und Randsteine auf Höhe bringen

Gebaut für draußen: IP 65 und Wintertauglichkeit

Mit Schutzart IP 65 ist das Gehäuse staubdicht und gegen Strahlwasser geschützt – ein Regenschauer beendet den Arbeitstag nicht. Zusammen mit dem Temperaturbereich bis −20 °C und der robusten, temperaturstabilen Bauweise ist der FL 105H ein Gerät, das ganzjährig im Fahrzeug bleiben kann und einsatzbereit ist, wenn es gebraucht wird.

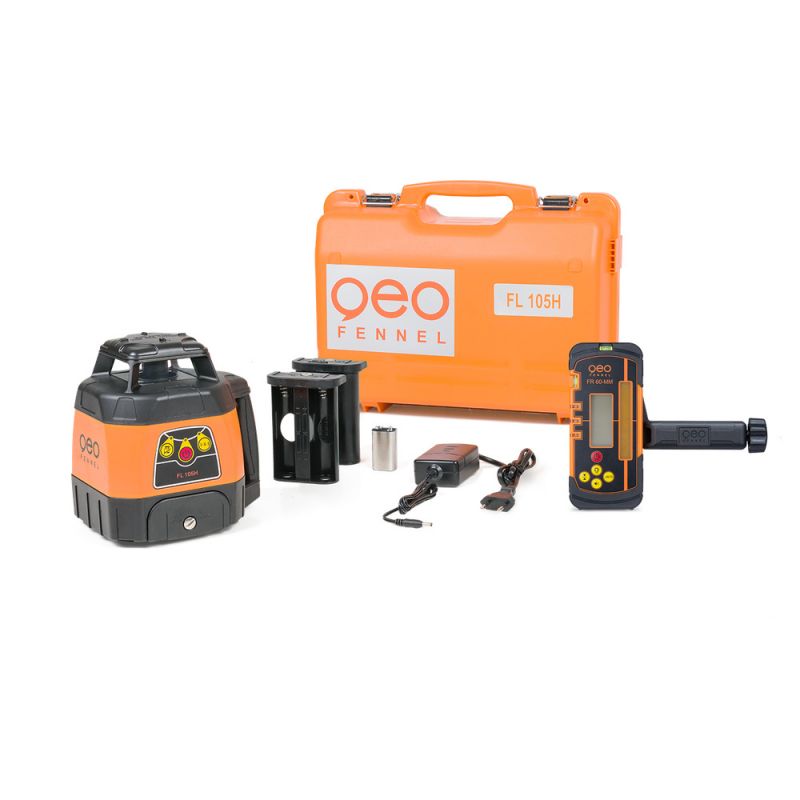

Lieferumfang: einsatzbereit im Koffer

• Empfänger FR 60-MM mit Halteklammer für Nivellier- und Richtlatten
• Akku und Ladegerät
• Fach für Alkaline-Batterien als Stromreserve
• Transportkoffer

Das Batteriefach ist mehr als ein Beigabe-Detail: Ist der Akku leer und keine Steckdose in Sicht, überbrücken handelsübliche Batterien den Rest des Tages. Für ein Gerät, das oft weit weg vom nächsten Stromanschluss arbeitet, ist das die richtige Absicherung.

Praxis-Tipps für den Alltag mit dem Rotationslaser

Stellen Sie den Laser möglichst mittig zur Fläche auf – so nutzen Sie den Arbeitsbereich in alle Richtungen und halten die Distanzen kurz. Ein stabiles Baustativ mit Kurbel erleichtert das Einrichten auf die Sollhöhe erheblich.

Prüfen Sie die Genauigkeit in regelmäßigen Abständen mit einem einfachen Umschlagtest, besonders nach Transport oder Sturz. Und gewöhnen Sie sich an, den Empfänger auch bei mäßigem Licht zu nutzen – er ist schneller und eindeutiger, als den roten Strahl mit dem Auge zu suchen.

Für wen lohnt sich der FL 105H – und für wen nicht?

Der FL 105H ist die richtige Wahl für alle, die zuverlässig horizontale Höhen brauchen: Rohbau, Erdbau, Garten- und Landschaftsbau, Zimmerei – und ambitionierte Selbstbauer, die ihr Fundament oder die Garage selbst auf Höhe bringen. Wer hauptsächlich nivelliert, bekommt hier viel Arbeitsbereich und Bediensicherheit in einem unkomplizierten Gerät.

Ehrlich ist aber auch: Der FL 105H arbeitet ausschließlich horizontal. Wer definierte Gefälle für Entwässerung oder Pflasterflächen einstellen möchte, greift besser zu einem Neigungslaser wie dem FL 300HV-G EasyGRADE – und wer Wände oder Fassaden fluchten will, braucht ein Modell mit Vertikalfunktion.

FAQ zum Geo-FENNEL FL 105H mit FR 60-MM

Wie groß ist der Arbeitsbereich?
Mit Empfänger bis zu Ø 600 m, ohne Empfänger ist der sichtbare Strahl in einem Bereich von Ø 40 m nutzbar. Der Empfänger FR 60-MM gehört zum Lieferumfang.

Kann der FL 105H auch Gefälle oder vertikale Ebenen?
Nein – er ist bewusst als reiner Horizontallaser ausgelegt. Für Neigungsanwendungen ist der FL 300HV-G EasyGRADE die passende Alternative aus demselben Haus.

Wie lange läuft der Laser mit einer Akkuladung?
Bis zu 12 Stunden. Zusätzlich liegt ein Fach für Alkaline-Batterien bei, mit dem Sie ohne Ladepause weiterarbeiten können.

Ist das Gerät für den Wintereinsatz geeignet?
Ja – der Temperaturbereich reicht von −20 °C bis +50 °C, das Gehäuse ist nach IP 65 gegen Staub und Strahlwasser geschützt.
