PROXXON Adaptersatz für Bohrerschärfgerät BSG 220 - 21232

PROXXON Adaptersatz für Bohrerschärfgerät BSG 220 (Art.-Nr. 21232) – Präzision für Kleinbohrer 1,5–3 mm

Der PROXXON Adaptersatz für Bohrerschärfgerät BSG 220 mit der Artikelnummer 21232 und der EAN 4006274212329 schließt eine zentrale Lücke: das sichere, reproduzierbare Nachschärfen sehr kleiner Spiralbohrer von 1,5 bis 3 mm. Während das Grundgerät Bohrer ab 3 mm souverän abdeckt, verlangt der Bereich darunter nach speziellen Führungen. Genau hier liefert dieser Satz den Unterschied zwischen Zufall und kontrollierter Schärfgeometrie. Kleinbohrer sind empfindlich, überhitzen schnell und verzeihen keinen verkanteten Schleifwinkel. Mit den exakt abgestuften Adaptern erhält jede Nenngröße eine angepasste Aufnahme. Das Resultat sind definierte Schneiden, sauberer Hinterschliff und eine deutlich verlängerte Werkzeuglebensdauer, auch bei filigranen Anwendungen.

Lieferumfang und Größenstaffelung

Enthalten sind je ein Adapter für die Durchmesser 1,5 mm, 1,6 mm, 2,0 mm, 2,4 mm, 2,5 mm und 3,0 mm. Damit deckt der Satz typische Stufen aus Modellbau, Feinmechanik und Vorrichtungsbau ab. Die Staffel minimiert Spiel und verhindert axiale Verschiebung beim Schwenkprozess am BSG 220. Jede Größe ist sauber separiert im Holzkästchen mit Schiebedeckel angeordnet.

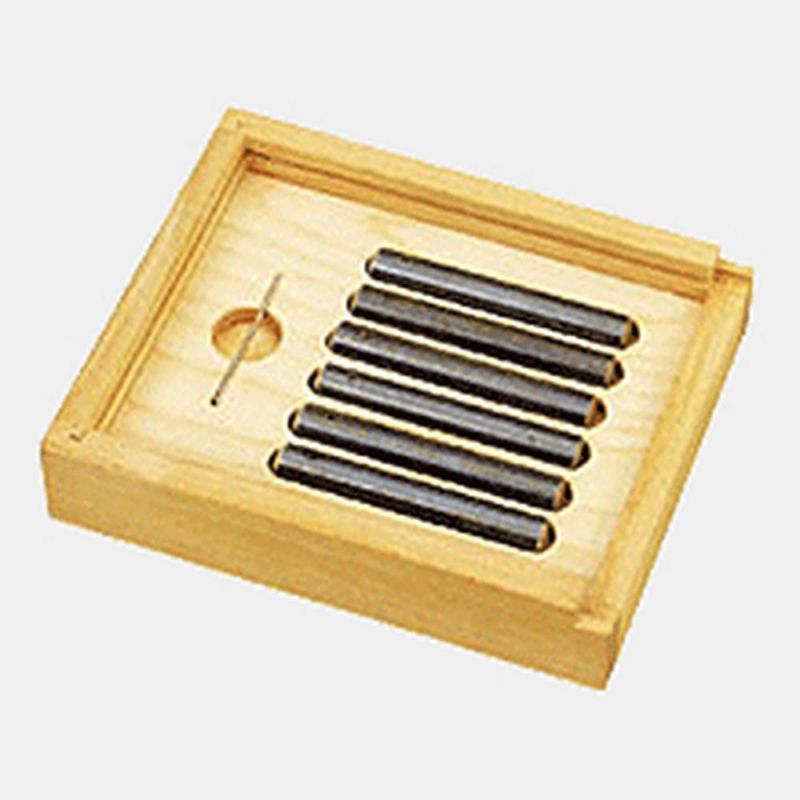

Aufbewahrung im Holzkästchen

Das stabile Holzkästchen schützt vor Staub, Feilspänen und ungewolltem Verwechseln. Der Schiebedeckel lässt sich mit einer Hand öffnen, was im Werkstattablauf Zeit spart. Die klare Anordnung reduziert Suchzeiten und unterstützt eine strukturierte Werkzeuglogistik. So bleibt der Adaptersatz immer einsatzbereit, ohne dass Größen durcheinandergeraten.

Warum spezielle Adapter für Kleinbohrer unverzichtbar sind

Unter 3 mm steigt der Einfluss kleinster Exzentrizitäten sprunghaft. Schon ein Hauch Verkanten führt zu ungleichen Hauptschneiden und schleppender Spanbildung. Ohne passgenaue Führung drohen seitliche Ausbrüche, Mikroausglühungen oder ein stumpf wirkendes Zentrum. Die Adapter stabilisieren den Bohrerschaft, zentrieren ihn im Prisma und ermöglichen einen sauberen 118° Standardanschliff mit korrekt ausgebildetem Freiwinkel.

Vorteile des PROXXON Adaptersatzes

• Größenspezifische Passung für minimales Rundlaufspiel bei 1,5–3 mm.
• Konstante Anschliffqualität dank definierter Lage im Spannprisma des BSG 220.
• Holzbox schützt, organisiert und beschleunigt die Auswahl.
• Verlängerte Standzeit sensibler HSS- und HSS-Co-Mini-Bohrer.
• Weniger Bruch durch symmetrische Schneidenlängen und kontrollierten Hinterschliff.
• Kalkulierbare Prozesse in Modellbau, Elektronik und Feinmechanik.
• Nachhaltigkeit statt Wegwerfen: Wiederverwendung statt Neukauf von Kleinbohrern.

Typische Anwendungsfelder

• Modellbau: Saubere Bohrungen in Messing, Aluminium oder Polystyrol ohne Ausrisse.
• Elektronik / Platinen: Präzise Kernlöcher für Bauteil-Pins und Durchkontaktierungen.
• Feinmechanik: Passstifte, Mini-Gewindebohrungen vorbereiten mit definierter Zentrierung.
• Instrumenten- und Uhrenbau: Minimierung von Gratbildung bei sensibles Material.
• Prototypenfertigung: Wiederholbare Maßhaltigkeit in kleinen Serien.

Funktionsprinzip in Verbindung mit dem BSG 220

Der Adapter nimmt den dünnen Bohrerschaft formschlüssig auf und verlängert ihn als stabil geführte Einheit. Eingesetzt ins Prisma des PROXXON BSG 220 wird die bekannte Schwenk-Drehbewegung ausgeführt. Dadurch entsteht ein definierter Hinterschliff, der den Spanfluss verbessert und Reibung reduziert. Die Geometrie bleibt reproduzierbar, ohne freihändige Korrekturversuche.

Herausforderungen beim Schärfen von Kleinbohrern

Bei Durchmessern unter 3 mm wirkt schon geringer Druck thermisch kritisch. Der Materialabtrag muss fein dosiert sein, um Ausglühungen zu vermeiden. Zudem ist die optische Kontrolle anspruchsvoller, weil die Schneidenlängen sehr kurz sind. Der Adaptersatz reduziert diese Fehlerquellen, indem er die Lage stabilisiert und unkontrollierte Kippmomente minimiert.

Schritt-für-Schritt Nutzung

1. Bohrer reinigen und auf sichtbare Ausbrüche prüfen. 2. Passenden Adapter wählen und Bohrer bündig einsetzen, ohne Späne in der Hülse. 3. Adapter in das Prisma des BSG 220 einführen und Anlagefläche ausrichten. 4. Sanft schwenken, ohne axialen Druck erzwingen. 5. Nach wenigen leichten Zügen Schneidenlängen mit Lupe prüfen. 6. Zweite Schneide identisch bearbeiten, Symmetrie kontrollieren. 7. Optional minimalen Grat entfernen, z. B. durch leichtes Anblasen oder vorsichtige Faserberührung. 8. Testbohrung in Referenzmaterial durchführen und Spanform beurteilen.

Tipps für optimale Ergebnisse

Markiere eine Schneide mit einem dünnen Stift, um Materialabtrag verfolgen zu können. Nutze gutes neutralweißes Licht oder eine Schwanenhalslampe. Führe kurze Schleifintervalle aus und kontrolliere lieber zweimal als einmal zu viel abtragen. Halte die Abziehvorrichtung des Grundgeräts sauber aktiviert, damit die Schleifscheibe offen schneidet. Verwende bei HSS-Co bewusst weniger Druck als bei Standard-HSS.

Häufige Fehler und Vermeidung

• Unterschiedliche Schneidenlänge: Bohrer nicht vollständig im Adapter sitzend.
• Verlaufende Bohrung: Spitze asymmetrisch; erneut ausrichten und nachkorrigieren.
• Bläuliche Anlauffarben: Überhitzung durch zu viel Druck oder zu lange Kontaktzeit.
• Gratiger Austritt: Grat nicht entfernt; nach dem Schleifen kurz inspizieren.
• Haarrisse: Vorbestehende Mikroschäden übersehen; stark beschädigte Bohrer ersetzen.

Vergleich zu improvisierten Lösungen

Freihand-Schliff auf einem Doppelschleifer bei 2 mm Durchmesser ist reine Gefühlssache und selten reproduzierbar. Selbstgebaute Spannhülsen liefern oft Rundlauffehler. Digitale Winkellehren helfen nur begrenzt, wenn die mechanische Führung fehlt. Der PROXXON Adaptersatz 21232 kombiniert passgenaue Führung mit dem ausgereiften Kinematikprinzip des BSG 220, wodurch Prozesssicherheit entsteht.

Wirtschaftlicher und nachhaltiger Nutzen

Kleinbohrer werden häufig als Verschleißartikel betrachtet und früh entsorgt. Durch gezieltes Nachschärfen lassen sich Beschaffungskosten senken und Stillstandszeiten reduzieren. Die längere Nutzungsdauer reduziert Materialverbrauch und Verpackungsmüll. Ein konstantes Werkzeugniveau steigert außerdem die Qualität nachfolgender Gewinde- oder Passarbeiten.

Authentische Nutzererfahrungen

Anwender loben die klare Größenkennzeichnung und den sicheren Sitz ohne fühlbares Spiel. Positiv hervorgehoben wird die Kombination aus Holzkästchen und sofortiger Einsatzbereitschaft. Kritisch angemerkt wird gelegentlich, dass extrem seltene Zwischengrößen wie 1,8 mm nicht enthalten sind, was jedoch in der Praxis kaum limitiert. Nach kurzer Routine verbessert sich die Erfolgsquote beim ersten Schleifzyklus deutlich.

Ergänzendes Zubehör und sinnvolle Ergänzungen

• Lupe oder Kopflupe für Schneideninspektion.
• Feiner Entgrater oder Glasfaserstift zur Gratentfernung.
• Sortimentskasten für Mini-Bohrer zur strukturierten Bevorratung.
• Kühl- / Schneidspray für heikle Werkstoffe beim Bohren.
• Antistatischer Pinsel zum Entfernen feiner Schleifstäube.

Praxisbeispiel aus der Elektronik

Beim Bohren von Leiterplattenlöchern sorgt ein korrekt geschärfter 1,5 mm Bohrer für glatte Lochwände und bessere Lötaugenhaftung. Unsymmetrische Schneiden würden Laminatschichten ausreißen und Nacharbeit erzwingen. Durch den Adapter bleibt die Spitze mittig, reduziert Vorschubkräfte und minimiert Delamination. Das spart Platinenrohlinge und Zeit.

Fazit: Präzisionsplus für das BSG 220

Der PROXXON Adaptersatz 21232 erweitert das Bohrerschärfgerät BSG 220 um den sensiblen Bereich der Kleinbohrer und wandelt ein gutes Schärfsystem in ein umfassendes Mikropräzisions-Werkzeugmanagement. Wer filigrane Bohrungen zuverlässig und wirtschaftlich sichern möchte, erhält mit den abgestuften Hülsen, der geschützten Lagerung und der reproduzierbaren Geometrieführung ein durchdachtes Set. So wird aus häufigem Ersatzkauf ein kalkulierbarer Erhaltungsprozess mit konstanter Qualität. Wenn dich die Optimierung deiner Feinwerkzeuge interessiert, wirf gerne auch einen Blick auf Strategien zur Bohrerkennzeichnung, korrekter Drehzahlwahl und sinnvoller Kühlung – je besser das Umfeld, desto länger zahlt sich präzises Nachschärfen aus.
