Mafell Frässchablonen Arunda 50B Midi - 91A711

Mafell Frässchablonen Arunda 50B Midi – präzise Schwalbenschwanzverbindungen im Holzbau

Wer im Holzbau sauber arbeitet, merkt schnell: Die Verbindung ist oft wichtiger als das Bauteil selbst. Eine passgenaue Holz-in-Holz-Verbindung spart Zeit beim Ausrichten, reduziert Spannaufwand und sorgt für eine Konstruktion, die sich „richtig“ anfühlt – stabil, formschlüssig, dauerhaft. Genau hier setzt das Mafell Frässchablonen-System Arunda 50B Midi an: ein praxiserprobtes System zur manuellen Herstellung von Schwalbenschwanzverbindungen für Zimmerer, Holzbauprofis und anspruchsvolle Anwender.

Die Serie Arunda steht für Verbindungen, die nicht nach „Notlösung auf Baustelle“ aussehen, sondern nach Werkstattqualität – auch direkt am montierten Bauteil. Die Arunda 50B Midi ist dabei das passende Schablonen-Set für typische Holzdimensionen im konstruktiven Holzbau, wenn es auf Wiederholgenauigkeit, Tempo und ein belastbares Ergebnis ankommt.

Was ist Arunda – und warum ist das System im Holzbau so beliebt?

Arunda ist ein System zur Herstellung von Holz-in-Holz Schwalbenschwanzverbindungen. Das Prinzip ist traditionell, die Umsetzung modern: Statt aufwändigem Anreißen, Stechbeitelarbeit und zeitintensivem Anpassen arbeitet man mit zwei Schablonen – eine für den Zapfen, eine für den Einschnitt – und fräst die Verbindung reproduzierbar mit einer passenden Oberfräse.

Der große Reiz liegt im Zusammenspiel aus Formschluss und Praxis: Schwalbenschwanzverbindungen halten Zugkräfte hervorragend, wirken „mechanisch verriegelt“ und kommen in vielen Fällen ohne Metallverbinder aus. Das macht sie attraktiv für sichtbare Konstruktionen und für alle, die langlebige Holzverbindungen bevorzugen.

Arunda 50B Midi: Dimensionen, die im Alltag wirklich vorkommen

Die Mafell Frässchablonen Arunda 50B Midi sind so ausgelegt, dass sie typische Querschnitte im Holzbau abdecken. Damit ist das System für viele Standardanwendungen im Abbund oder bei Montagearbeiten geeignet – vom Sparrenanschluss bis zur Verbindung von Tragbalken in Werkstatt und Baustellenbetrieb.

• Zapfen auf Holzbreite: 50–100 mm
• Holzhöhe: 90–330 mm
• Querschnitt: 40 x 90 bis 100 x 330 mm

Wichtig: Ein Schablonenmodell kann verschiedene Holzbreiten und -höhen abdecken. Wer regelmäßig in diesen Bereichen arbeitet, bekommt mit der 50B Midi ein Set, das nicht nur für einen Sonderfall taugt, sondern über viele Projekte hinweg.

Serie B: Feststehende 90°-Anschläge für klare Prozesse

Die Arunda 50B Midi gehört zur Serie B mit feststehenden 90°-Anschlägen. Das ist im Alltag ein Vorteil, weil es Prozesse vereinfacht: weniger Einstellwege, weniger Interpretationsspielraum, mehr Wiederholgenauigkeit. Gerade wenn mehrere gleiche Verbindungen gefräst werden müssen, ist eine klare, robuste Referenz Gold wert.

Für Anwender bedeutet das: anlegen, fixieren, fräsen – ohne dass man jedes Mal neu überlegen muss, ob die Einstellung wirklich passt. In vielen Betrieben ist das der Unterschied zwischen „funktioniert irgendwie“ und „läuft zuverlässig“.

Doppelkonus-Verbindung: selbstklemmend und passgenau

Ein Kernmerkmal des Systems ist die Doppelkonus-Verbindung. Sie ist selbstklemmend und sorgt für eine sehr gute Passung. Das ist besonders dann spürbar, wenn Bauteile auf Montage schnell zusammengefügt werden müssen und man nicht lange mit Zwingen, Keilen oder Hilfskonstruktionen arbeiten möchte.

In der Praxis kann das bedeuten: weniger Nacharbeit, leichteres Ausrichten und ein sichereres Gefühl beim Zusammenbau. Und weil die Verbindung formschlüssig arbeitet, steigt die Stabilität bereits während der Montage deutlich.

Zusammenbau von oben: ideal für Baustelle und Bestandsarbeiten

Ein Detail, das auf dem Papier klein wirkt, im Alltag aber riesig ist: Der Zusammenbau von oben ist sehr einfach. Die Balken müssen nicht voneinander entfernt werden. Gerade bei Reparaturen, Ergänzungen oder Anschlüssen im Bestand ist das ein echter Vorteil, weil man nicht alles „zerlegen“ muss, nur um eine saubere Verbindung herzustellen.

Das System ist damit nicht nur eine Werkstattlösung, sondern praxistauglich für den Einsatz dort, wo es zählt: auf der Baustelle, im Dachstuhl, an Tragbalken, an Sparren.

Ein Fräser-Setup für Zapfen und Einschnitt: weniger Rüstzeit, weniger Fehler

Ein weiterer Punkt, der die Arbeit spürbar beschleunigt: Gleiche Fräserstellung für Zapfen und Einschnitt. Das reduziert Umrüstzeiten und minimiert typische Fehler, die beim Wechseln oder Nachjustieren passieren können.

Wenn man regelmäßig Verbindungen fräst, merkt man schnell, dass nicht das Fräsen selbst Zeit frisst, sondern das ständige Einrichten. Hier spielt Arunda seine Stärke aus: ein klarer Ablauf, der wiederholbar ist.

Einsatzgebiete: von Sparren bis Tragbalken – gerade oder abgewinkelt

Die Arunda 50B Midi ist für gerade oder abgewinkelte Verbindungen an Tragbalken und Sparren ausgelegt. Damit sind typische Holzbau-Situationen abgedeckt, in denen man eine belastbare, saubere Verbindung ohne Metallteile bevorzugt.

• Holz-in-Holz Schwalbenschwanz-Verbindungen
• Verbindungen an Tragbalken oder Sparren
• Gerade oder abgewinkelte Anschlüsse
• Werkstatt- und Baustelleneinsatz

Tempo mit Qualität: 8 bis 18 Verbindungen pro Stunde

Je nach Routine und Dimension sind 8 bis 18 Verbindungen pro Stunde möglich (Zapfen + Einschnitt). Diese Spanne ist realistisch: Kleine Querschnitte und wiederkehrende Abläufe gehen deutlich schneller, komplexere Situationen brauchen mehr Zeit. Entscheidend ist, dass die Qualität dabei konstant bleibt – und man nicht nach jeder Verbindung „nacharbeiten“ muss.

Das ist der Punkt, an dem viele Nutzer den Mehrwert wirklich fühlen: Die Verbindung passt – und sie passt wieder und wieder.

Welche Maschine passt dazu?

Für das Arunda-System wird eine leistungsfähige Oberfräse benötigt, idealerweise die Mafell LO 65 Ec mit dem Arunda-Spezialfräser und passenden Zubehörteilen. Das Zusammenspiel aus Schablone, Fräser und Maschine ist entscheidend für saubere Flanken, exakte Maße und ein ruhiges Fräsbild.

Wer bereits mit Mafell arbeitet, wird den Gedanken dahinter kennen: Ein System funktioniert dann am besten, wenn die Komponenten wirklich aufeinander abgestimmt sind.

Lieferumfang und Aufbewahrung

Geliefert wird das Set praxisgerecht – ordentlich und geschützt, so wie man es von einem Werkzeug erwartet, das im Holzbau nicht geschont wird.

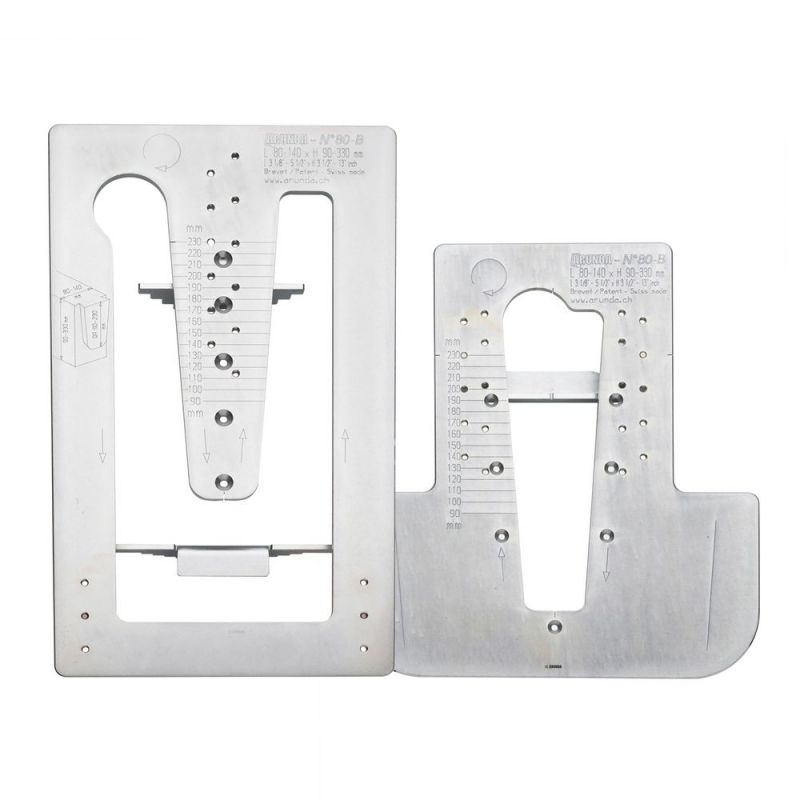

• 1 Schablonenpaar
• 1 Holzbox

Tipps aus der Praxis: so werden Verbindungen sichtbar besser

Eine Schwalbenschwanzverbindung lebt von sauberer Fräsführung. Achte darauf, dass die Schablone spannungsfrei anliegt und das Werkstück sicher fixiert ist. Gerade bei größeren Querschnitten lohnt es sich, die Auflageflächen konsequent sauber zu halten – Staub oder Späne unter der Schablone sind eine der häufigsten Ursachen für minimale Abweichungen.

Und: Je größer die Verbindung, desto höher die Tragfähigkeit. Plane die Dimension nicht „auf Kante“, sondern passend zur späteren Last – dann spielt die Holz-in-Holz-Verbindung ihre Stärke voll aus.

FAQ zur Mafell Frässchablonen Arunda 50B Midi

Wofür ist die Arunda 50B Midi gedacht?
Für die manuelle Herstellung von Schwalbenschwanzverbindungen im Holzbau – gerade oder abgewinkelt, in Werkstatt und auf Baustelle.

Welche Holzbreiten und -höhen sind möglich?
Zapfen auf Holzbreite 50–100 mm, Holzhöhe 90–330 mm, Querschnitt 40 x 90 bis 100 x 330 mm.

Was bedeutet Serie B?
Serie B arbeitet mit feststehenden 90°-Anschlägen für klare, wiederholgenaue Abläufe.

Was ist der Vorteil der Doppelkonus-Verbindung?
Sie ist selbstklemmend und sorgt für eine sehr gute Passung und Stabilität bereits bei der Montage.

Was ist im Lieferumfang enthalten?
1 Schablonenpaar und 1 Holzbox zur Aufbewahrung und zum Transport.

Wenn du dich im Holzbau zu Hause fühlst und Verbindungen nicht „irgendwie“, sondern sichtbar sauber herstellen willst, ist die Mafell Arunda 50B Midi eine interessante Systemlösung. Entdecke gern auch verwandte Themen wie passende Oberfräsen, Spezialfräser und Zubehör – oft entscheidet das Zusammenspiel der Komponenten darüber, wie entspannt ein Arbeitstag wirklich läuft.
