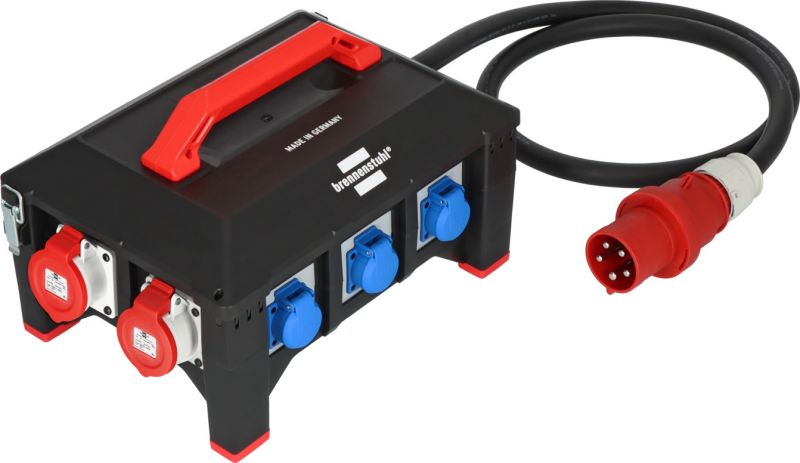

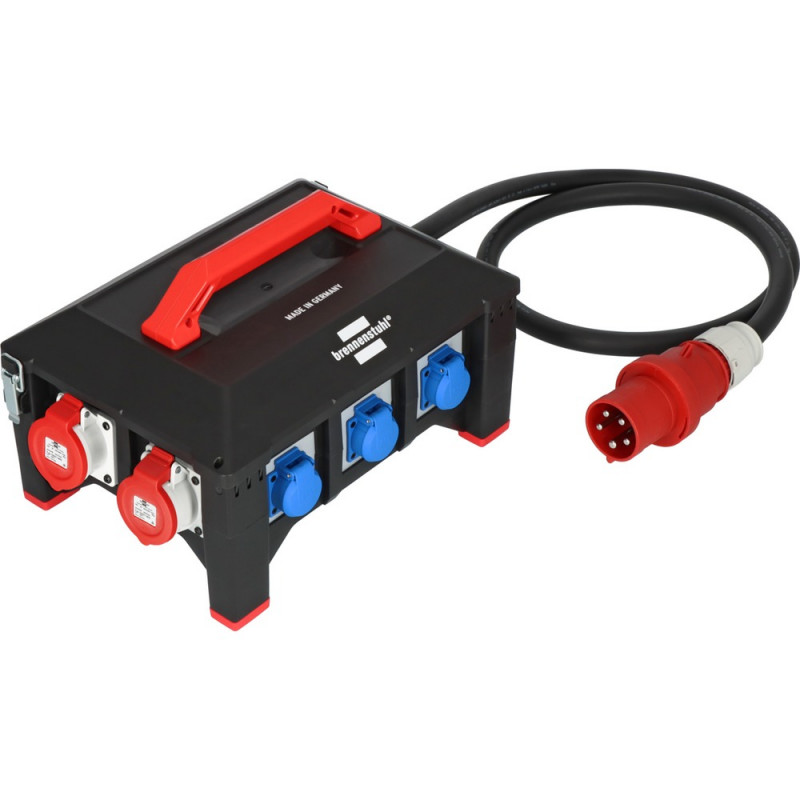

Brennenstuhl professionalLINE Gummi-Stromverteiler BSV 5-63A 2m H07RN-F 5G16,0 1xCEE32A+2x16A, 6x230V - 9150630161

Brennenstuhl professionalLINE Gummi-Stromverteiler BSV 5-63A (9150630161) – robuste 63A-Energiezentrale mit Fokus auf Struktur, Sicherheit und effizientem Lastmanagement

Der Brennenstuhl professionalLINE Gummi-Stromverteiler BSV 5-63A (Art.-Nr. 9150630161, EAN 4007123687923) adressiert Situationen, in denen ein 16A- oder 32A-Zuführungspunkt schlicht nicht mehr genügend Reserven bietet: parallele schwere Drehstrommaschinen, leistungsintensive Trocknungstechnik, großflächige LED-/Arbeitslicht-Setups, Akku-Schnellladefelder und gleichzeitig präzise Handwerkzeuge. Mit seiner CEE 63A Einspeisung (5-polig), der H07RN-F 5G16,0 Zuleitung (2 m) und einer klar gegliederten Abgangsstruktur (1x CEE 32A, 2x CEE 16A, 6x 230V) schafft er eine belastbare, skalierbare Strombasis für anspruchsvolle Baustellen- und Projektumgebungen. Die Kombination aus FI 63A / 30 mA, selektiven LS-Schaltern und einem Gehäuse IP44 aus widerstandsfähiger Spezial-Gummimischung reduziert Improvisation und unterstützt normgerechte Abläufe. Die 63A-Zuführung verschiebt den „Deckel“ der verfügbaren Leistung nach oben und erlaubt sauberes Last-Clustering, statt permanent an der Oberkante mehrerer parallel angeschlossener Unterverteiler zu kratzen. Gerade wer wiederholt mit Spannungsfall, unklaren Auslösungen oder Erwärmung provisorischer Mehrfachketten kämpfte, merkt schnell, wie beruhigend strukturierte Leistungsreserven wirken.

Wesentliche technische Merkmale im Überblick

Die Schutzorgane (FI und LS) liegen unter einem selbstschließenden Deckel mit Schnellverschluss – geschützt vor Spritzwasser, Staub und unbeabsichtigtem Betätigen. Das Gehäuse ist temperaturbeständig von -30°C bis +80°C, chemisch resistent gegen Öle, Fette, Benzin und diverse Säuren. Breite, rutschfeste Gummifüße sorgen für sicheren Stand und Distanz zum Untergrund. Der mitgelieferte Fixiergurt erlaubt sauberes Kabelmanagement beim Transport oder in Zwischenlagerbereichen.

Detaillierte Komponentenstruktur

• Einspeisung: CEE 63A 5-polig 400V (3P+N+PE), H07RN-F 5G16,0, 2 m.
• Ausgänge: 1x CEE 32A (abgesichert), 2x CEE 16A (je separat abgesichert), 6x 230V Schutzkontakt (paarweise pro LS).
• Schutzorgane: 1x FI 63A 4-polig 30 mA, 1x LS 32A 3-polig, 2x LS 16A 3-polig, 3x LS 16A 1-polig (je zwei Schuko-Dosen pro Automat).
• Schutzart: IP44 – fremdkörper- und spritzwassergeschützt.
• Material: Spezial-Gummi / Kunststoff, schlagfest, UV- und ozonbeständig.
• Abmessungen: ca. 58 x 31 x 30 cm (B/L/H), Gewicht ca. 10,12 kg.
• Normbezug: Stecksysteme nach IEC 60309, Steckdosenqualität nach VDE 0620-2-1.

Ruhe durch Reserven und Ordnung

Auf einer dichten Baustelle oder im temporären Montagefeld ist Unruhe oft kein Lautstärke-, sondern ein Strukturproblem. Ein Verteiler wie der BSV 5-63A erzeugt Ruhe durch planbaren Leistungsrahmen: weniger „Kann ich hier noch rein?“ Gespräche, weniger spontanes Umstecken, weniger diffuse Ursachenforschung bei ausgelösten Sicherungen. Diese Reduktion an kognitiver Last zahlt direkt auf Präzisionsarbeit und Sicherheitsbewusstsein ein.

Anwendungsszenarien mit klarem Mehrwert

• Schwerer Roh- und Ausbau: Parallelbetrieb von Kernbohrgerät, Hochleistungs-Trockner, Rüttler und Baustellenbeleuchtung.
• Sanierung mit Trocknung / Entfeuchtung: Mehrere Hochleistungs-Luftentfeuchter plus Heizregister ohne ständiges Nachverteilen.
• Metall- / Maschinenmontage: Schweißinverter (über 32A-Abgang), Ventilator-/Absaugtechnik und elektrische Handwerkzeuge gleichzeitig.
• Beton- und Fertigteilmontage: Vibrationsgeräte, Schneidtechnik, Pumpen – strukturierte Lasttrennung nach Funktion.
• Event- und Outdoor-Infrastruktur: Lichtsteuerung, FOH-Technik, LED-Walls (über 32A), Catering-Kleingeräte an Schuko-Abgängen.
• Akku-Ladeparks: Bündelung zahlreicher Schnelllader, ohne mehrere Kleinverteiler zu verschachteln.
• Temporäre Werkstattflächen: Mobile Säge-/Fräsarbeitsplätze plus E-Kompressoren und Mess-/Steuertechnik.

Vorteile der 63A-Einspeisung gegenüber kleineren Verteilern

• Leistungsreserve: Weniger Betrieb an der Auslastungsgrenze – thermische Stabilität, geringere Spannungsabfälle.
• Reduzierte Kaskadierung: Statt mehrerer 16A Zwischenverteiler eine zentrale, logisch strukturierte Verteilung.
• Sauberere Selektivität: Klarere Zuordnung von Auslösungen durch definierte LS-Gruppen.
• Effizienteres Lastmanagement: Clusterbildung (z.B. Trocknung, Maschinen, Ladegeräte) minimiert Fehlersuche.
• Investitionssicherheit: Zukunftspuffer für leistungsintensivere Maschinen oder wachsende Ladeinfrastruktur.

Praxisnahe Nutzungstipps und Best Practices

• Lastgruppen beschriften: CEE 16A z.B. „Maschine A / Maschine B“, Schuko-Paare „Ladezone“, „Beleuchtung“ – reduziert Rätselraten.
• Anlaufströme staffeln: Größere Motoren mit Sekundenabstand starten, um kurzzeitige Überlagerungen zu vermeiden.
• Kabelspannung vermeiden: Einspeisekabel so führen, dass kein seitlicher Zug auf der 63A-Kupplung entsteht (Zugentlastung, Kabelbrücke).
• Regelmäßiger FI-Test: Vor Schichtbeginn Testtaste betätigen und im Prüfprotokoll dokumentieren (Datum, Kürzel, Seriennummer).
• Thermische Kontrolle: Handrückentest an LS-Front nach Dauerlast – auffällige Erwärmung sofort prüfen lassen.
• Saubere Aufstellung: Auf trockener Palette/Brett bei schlammigem Untergrund – verlängert Lebensdauer der unteren Gehäusekanten.
• Spannungsfall im Blick: Bei längeren Einspeiseverlängerungen Querschnitt passend zur Länge dimensionieren (5G16 nicht „drosseln“).

Vergleich zu kleineren 32A-Verteilern – wann lohnt der Schritt?

Während ein 32A-Verteiler für viele Standardbaustellen genügt, steigen bei mehreren gleichzeitig betriebenen drehstromintensiven Verbrauchern die Risiken: spontane LS-Auslösungen bei kombinierten Anlaufspitzen, verschachtelte Unterverteiler mit unklarer Zuständigkeit, ungewollte Spannungsabfälle bei längeren Zuleitungen. Der BSV 5-63A verschiebt diese Grenzen deutlich und bietet genug Spielraum, um Vielnutzer-Szenarien (z.B. kombinierte Trocknung + Bearbeitung + Ladefelder) ohne „Feuerwehr-Mikroorganisation“ zu stemmen.

Erfahrungswerte und sinngemäße Rückmeldungen aus vergleichbaren Setups

• Positiv: Weniger Notwendigkeit zusätzlicher Kleinverteiler – aufgeräumteres Kabelbild am Arbeitsort.
• Gelobt: Spürbare Stabilität der Gummifüße beim Abziehen schwerer CEE-Stecker.
• Pragmatisch: Höheres Gewicht (ca. 10 kg) als akzeptierter Preis für Robustheit und 63A-Struktur.
• Nutzenaspekt: Einzel-/Paarabsicherung der Schuko-Dosen verhindert Komplettstillstand bei Defekt eines Ladegeräts.
• Hinweis: 2 m Zuleitung erzwingt durchdachte Einspeiseposition – reduziert „Verlegewildwuchs“.

Material- und Langlebigkeitsfaktoren

Die Spezial-Gummimischung dämpft Stöße und Vibration, schützt die interne Verdrahtung und bewahrt Elastizität auch bei Wintereinsätzen. Chemische Resistenz gegen Öle oder Treibstoffe verlangsamt Alterung; UV-/Ozonbeständigkeit verhindert frühzeitige Oberflächenversprödung. Vernickelte CEE-Kontakte sichern zuverlässige Leitfähigkeit bei feuchten oder leicht korrosiven Umgebungen. Resultat: Reduzierte Ersatzteil- und Ausfallkosten über den Lebenszyklus, planbare Wartungsfenster.

Sicherheits- und Normperspektive

Der integrierte FI 30 mA erfüllt die Personenschutzanforderungen typischer Baustellenanwendungen; die selektive LS-Struktur unterstützt schnelle Fehlerlokalisierung. Dennoch ersetzt der Verteiler keine vollständige Anlagenprüfung (Schleifenimpedanz, Isolationswiderstand, RCD-Auslösezeit). Fachgerechte Erstinbetriebnahme und Wiederholungsprüfungen bleiben Pflicht. Manipulation (z.B. Überbrücken von Schutzorganen) hebelt sowohl Sicherheit als auch mögliche Haftungsdeckung aus.

Lastmanagement und Effizienzgedanke

Ein häufiger Effizienzverlust entsteht nicht primär durch fehlende absolute Leistung, sondern durch unstrukturierte Verteilung – Geräte werden umgesteckt, LS lösen gruppenweise aus, Suchzeiten steigen. Mit klar segmentierten Abgängen lassen sich definierte „Lastinseln“ bilden. So können zeitkritische Verbraucher (z.B. Trocknung, kritische Maschinen) von weniger priorisierten (Licht, Ladegeräte) entkoppelt werden. Das reduziert Eskalationsketten und gibt Teams eine präzisere operative Kontrolle.

Wirtschaftliche Argumentation und Investitionssicherheit

Direkte Anschaffungskosten relativieren sich über reduzierte Stillstände, geringeren Verschleiß durch thermisch entspanntes Arbeiten und minimierte Fehlersuchzeiten. Der BSV 5-63A ist kein Verbrauchsgut, sondern Infrastrukturbaustein: Er professionalisiert die Energieverteilung und schafft damit indirekte Einsparungen in Termin- und Qualitätsmanagement. Wer skaliert oder moderne, leistungsintensive Technik einführt, erspart sich frühzeitige Neuanschaffungen durch bewusstes Reserven-Design.

Empfohlenes Zubehör und sinnvolle Ergänzungen

• CEE-Verlängerungen 63A / 32A (H07RN-F angemessener Querschnitt): Spannungsfall kontrollieren, Längen planen.
• Kabelbrücken / Schutzkanäle: Mechanischer Schutz in Verkehrs- und Fahrbereichen.
• Wetterschutzhauben / Paletten: Aufständerung bei langem Außeneinsatz auf nassem Untergrund.
• Lastmesszange & Netzqualitätslogger: Erkennen von Spitzen, Phasenunsymmetrien und Optimierungspotential.
• Beschriftungssystem (laminierte Labels / QR-Codes): Digitale Verknüpfung zu Prüf- und Wartungsdaten.
• LED-Baustrahler mit geringem Einschaltstrom: Reduziert simultane Anlaufspitzen auf Schuko-Paaren.
• Dock für Ladegeräte: Ordnung und thermische Trennung bei dicht belegten 230V-Abgängen.

Fazit

Der Brennenstuhl BSV 5-63A ist ein Werkzeug für Anwender, die Energieversorgung als strukturelle Grundlage für Qualität, Sicherheit und Termintreue verstehen. Seine 63A-Einspeisung mit 16 mm² Zuleitung liefert Reserven, die operative Hektik reduzieren. Selektive Absicherung, robuste Gummikonstruktion und klare Abgangslogik unterstützen ein professionelles Lastmanagement jenseits improvisierter Mehrfachsteck-Kaskaden. Keine Showästhetik – vielmehr solide Infrastruktur, die Arbeitsrhythmus stabilisiert.
