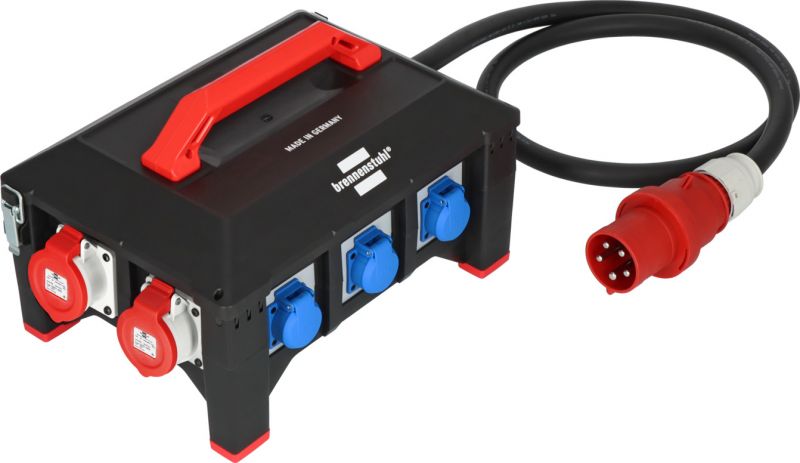

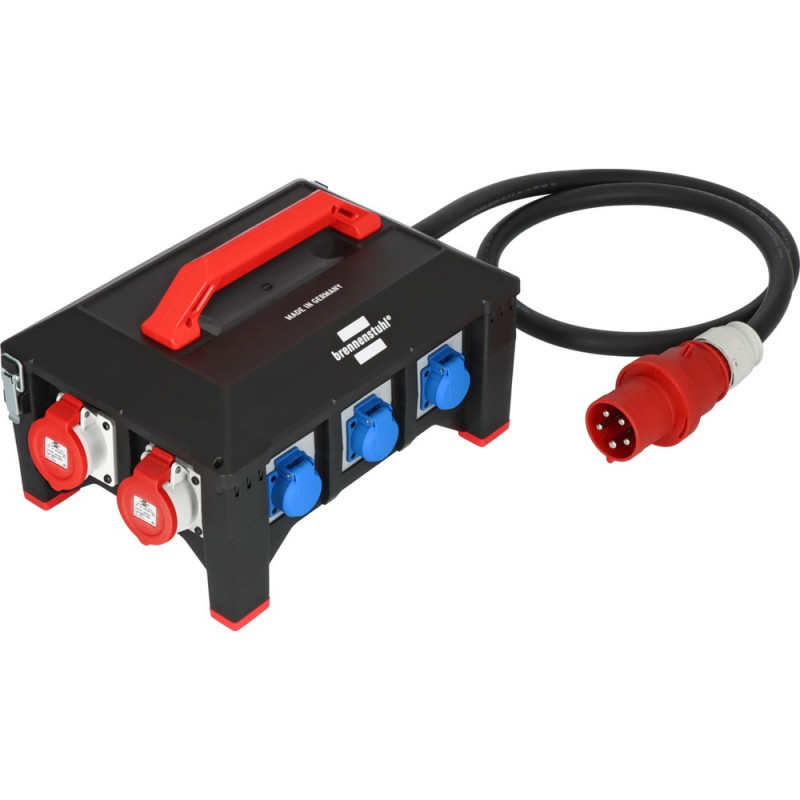

Brennenstuhl professionalLINE Gummi-Baustromverteiler BSV 5-63A FI Typ B 2m H07RN-F 5G16,0 1xCEE32A+2x16A,6x230V - 9150630168

Brennenstuhl professionalLINE Gummi-Baustromverteiler BSV 5-63A FI Typ B (9150630168) – allstromsensitiver 63A-Energie-Knoten für moderne, gemischte Lastlandschaften

Der Brennenstuhl professionalLINE Gummi-Baustromverteiler BSV 5-63A FI Typ B (Art.-Nr. 9150630168, EAN 4007123687930) adressiert ein reales Spannungsfeld auf heutigen Baustellen: immer mehr elektronische Antriebe, Ladegeräte, Frequenzumrichter, Schweißinverter und Trocknungstechnik, die neben klassischen Werkzeugen laufen und potenziell glatte Gleichfehlerströme erzeugen. Der integrierte FI Typ B allstromsensitiv 63A / 30 mA erfüllt die Anforderungen der DIN VDE 0100-704:2018-10 und schließt Schutzlücken, die ein reiner Typ A nicht sicher abdecken kann. Ergänzt durch selektive LS-Schalter, eine klare Abgangslogik und die robuste H07RN-F 5G16,0 Zuleitung liefert dieser Verteiler strukturierte Sicherheit statt improvisierter Stromketten. Wer Präzision, Termintreue und Investitionssicherheit ernst nimmt, erhält hier einen belastbaren, normkonformen Energie-Hub. Die CEE 63A Einspeisung mit 2 m öl- und witterungsbeständigem Kabel schafft ausreichend Reserven, um Lastgruppen bewusst zu clustern, statt mehrere kleine 16A/32A-Verteiler zu verschachteln. Das reduziert Fehlerquellen, mindert den Spannungsfall und erleichtert Zuordnung bei Auslösungen. Gleichzeitig werden mentale Reibungsverluste gesenkt: weniger spontane Rückfragen, weniger Umsteckaktionen, weniger diffuse „Warum hat’s gerade wieder geknackt?“ Momente.

Technische Kernstruktur und Abgangslogik

Der Verteiler bietet eine strukturierte Kombination aus Drehstrom- und Wechselstromabgängen: 1x CEE 32A, 2x CEE 16A, 6x 230V Schutzkontakt (paarweise abgesichert) erlauben funktionales Lastmanagement. Alle Schutzorgane (FI Typ B und LS) sitzen geschützt unter einem selbstschließenden Deckel mit Schnellverschluss – mechanischer und klimatischer Basisschutz nach IP44. Das Gehäuse besteht aus einer Spezial-Gummimischung: schlagfest, alterungsbeständig, resistent gegen Öle, Fette, Benzin, Säuren, UV- und Ozoneinwirkung. Breite, rutschfeste Füße sorgen für Bodenabstand, was Verschmutzung und Feuchteanreicherung mindert.

Spezifikationen im Überblick (aus Nutzensicht interpretiert)

• Einspeisung: CEE 63A 3P+N+PE (5-polig) 400V, H07RN-F 5G16,0, 2 m.
• Abgänge: 1x CEE 32A (selektiv abgesichert), 2x CEE 16A (je eigener 3-poliger LS), 6x 230V Schuko (in drei Paaren je LS 16A).
• FI Typ B: allstromsensitiv 63A / 30 mA, erfasst AC, pulsierende DC und glatte Gleichfehlerströme.
• Schutzart: IP44 – fremdkörper- und spritzwassergeschützt.
• Kategorie: K2 gemäß DGUV 203-005 – ausgelegt für rauen Baustellenbetrieb.
• Normkontext: DIN VDE 0100-704:2018-10, IEC 60309, VDE 0620-2-1.
• Anschlussleistung: typischer Leistungsrahmen 11–44 kVA (anwendungsspezifisch abhängig von Verteilung und Gleichzeitigkeitsfaktoren).
• Abmessungen / Gewicht: ca. 58 x 31 x 30 cm, rund 10,12 kg – bewusst robust statt filigran.

Warum FI Typ B heute praktisch unverzichtbar wird

Moderne Baustellen integrieren Frequenzumrichter, Schweißinverter, Akkuschnelllader, Pumpen mit elektronischer Drehzahlregelung und LED-Treiber – all diese Systeme können Gleichfehleranteile einspeisen. Ein herkömmlicher Typ A kann dadurch in die Sättigung geraten und seine Auslösefähigkeit verlieren. Der FI Typ B bleibt auch bei glatten DC-Anteilen ansprechfähig, was den Personenschutz stabilisiert und unerkannte Fehlerzustände vermeidet. Praktisch bedeutet das weniger Unsicherheit in Mischszenarien und ein Plus an dokumentierbarer Compliance gegenüber Auftraggebern.

Emotionale Ebene: Präzision braucht stille Infrastruktur

Präzises Arbeiten – exakte Kernbohrung, sauber gefräste Öffnung, kontrolliertes Schweißbild – entsteht dort, wo die Energieversorgung kein Fragezeichen darstellt. Der Brennenstuhl BSV 5-63A FI Typ B liefert diese stille Verlässlichkeit: geordnete Abgänge, nachvollziehbarer Schutz, keine wilden Mehrfachsteckkaskaden. Die gefühlte Ruhe im Arbeitsumfeld steigert Konzentration und reduziert vorschnelle Improvisationen, die später Qualitätsmängel oder Nacharbeiten verursachen.

Typische Anwendungsszenarien mit Argumentationskern

• Roh- und Hochbau: Parallelbetrieb von Kernbohrgerät, Rüttler, Betonsäge, Trocknungsgebläsen und Beleuchtung ohne Engpassgefühl.
• Sanierung & Bautrocknung: Mehrere Entfeuchter plus Heizregister, dazu Mess- und Steuertechnik zuverlässig strukturiert.
• Metallbearbeitung mobil: Schweißinverter über 32A oder 16A, Absaug- und Ventilationstechnik, Trennschleifer und Ladegeräte koordiniert.
• Innenausbau / Ausbaugewerke: Staubabsaugung, Akku-Ladepark, Laser, Elektrowerkzeuge – getrennte Paare erleichtern Fehlerzuordnung.
• Event- und temporäre Infrastruktur: LED-Walls, Lichtsteuerung, FOH-Technik, Catering-Hilfslasten klar trennbar.
• Ladezonen für Akkuplattformen: Viele Schnelllader ohne Überlagerung spontaner Einschaltstromspitzen auf nur einem Automat.
• Industrie-Montageflächen: Frequenzgeregelte Pumpen, mobile Prüfkoffer, Prüfstände mit definierter Selektivität.

Vorteile gegenüber Verteilern mit FI Typ A

• Allstromsensitivität: Erfasst glatte DC-Fehlerströme und verhindert „blinde“ Schutzlücken.
• Stabilere Schutzkette: Reduziert Fehlinterpretationen bei sporadischen Auslösungen gemischter Elektroniklasten.
• Zukunftsfähigkeit: Bereits vorbereitet auf steigende Dichte elektronisch geregelter Geräte.
• Reduzierte Schattenrisiken: Kein unbemerktes „Sättigen“ des RCD durch DC-Anteile mit trügerischer Ruhe.

Praxisorientierte Nutzungstipps

• Phasenbalancierung: Drehstromverbraucher so verteilen, dass unsymmetrische Dauerlasten minimiert werden (Messzange nutzen).
• Startsequenz: Leistungsintensive Motoren nacheinander hochfahren, danach empfindliche Elektronik zuschalten.
• Dokumentiertes RCD-Testing: FI Typ B Testtaste vor Arbeitsbeginn betätigen und im Prüfprotokoll erfassen (Datum, Initialen, Seriennummer).
• Kabelschutz: Einspeisekabel auf Kabelbrücken legen oder aufhängen, Zieh- und Quetschpunkten vorbeugen.
• Beschriftungssystem: Abgänge logisch labeln (z.B. „Trocknung“, „Schweiß“, „Ladepark“) für schnellere Fehlerlokalisierung.
• Thermische Kontrolle: Gehäuse und LS auf übermäßige Erwärmung prüfen, besonders bei Dauerlast in warmen Perioden.
• Reinigung: Groben Schmutz trocken abbürsten, keine aggressiven Lösemittel – Dichtungen nicht aufquellen lassen.

Lastmanagement als Qualitätshebel

Nicht selten entstehen Verzögerungen durch unklare Lastverteilung: Ein LS fällt, mehrere Teams stehen, Ursachenanalyse kostet Zeit. Die paarweise abgesicherten 230V-Abgänge isolieren Störungen einzelner Ladegeräte. Die getrennten CEE-Zweige lassen sich taktisch nach Priorität planen. So wird aus Stromversorgung ein planbarer Prozess statt reaktiver Schadensbegrenzung.

Erfahrungswerte und sinngemäße Rückmeldungen aus ähnlichen Setups

• Wahrnehmung Stabilität: Der höhere Systemrahmen (63A Einspeisung) vermittelt Sicherheit bei Spitzenlasten.
• Reduzierte Fehlersuche: Klarere Zuordnung durch definierte LS-Paare statt verschachtelter Verteilerketten.
• Akzeptanz Gewicht: Rund 10 kg werden als Qualitätsindikator und Standsicherheit interpretiert, nicht als Nachteil.
• Weniger ungeklärte FI-Auslöser: Allstromsensitivität minimiert „scheinbar grundlose“ Abschaltungen unter Umrichterlast.
• Ordnung im Ladepark: Paarige Schuko-Gruppen machen Störquellen schnell identifizierbar.

Material- und Langlebigkeitsdimension

Die Spezial-Gummimischung bleibt auch bei -30°C flexibel und verhärtet nicht bei Hitze bis +80°C. Chemische Resistenz verlangsamt Weichmacherverlust und Korrosionsbegünstigung an Kontaktzonen. Vernickelte CEE-Kontakte erhöhen die Zuverlässigkeit bei Feuchte, das selbstschließende Deckelsystem mindert Schmutzeintrag auf die Schutzorgane. In Summe entsteht ein niedrigerer Lebenszykluskostenpfad: weniger Ausfälle, planbare Prüfintervalle, besserer Werterhalt.

Sicherheits- und Normperspektive

Der Verteiler unterstützt die Umsetzung von DIN VDE 0100-704:2018-10 in Umgebungen mit potenziellen DC-Fehlerströmen. Der FI Typ B ergänzt die LS-Selektivität zu einer belastbaren Schutzkette. Er ersetzt jedoch keine Gesamtprüfung der Baustromanlage (Schleifenimpedanz, Isolationsmessung, Auslösezeit). Fachgerechte Erstinbetriebnahme und wiederkehrende Prüfungen bleiben zwingender Bestandteil professioneller Nutzung.

Wirtschaftlicher und organisatorischer Nutzen

Stillstand durch unklare Stromfehler verursacht mehr Kosten als die kalkulierbare Investition in einen strukturierten Verteiler. Der Brennenstuhl BSV 5-63A FI Typ B reduziert Improvisationsgrade, beschleunigt Fehlerlokalisierung und schafft Puffer für zukünftige Leistungsanforderungen. Diese Puffer vermeiden frühzeitige Ersatzkäufe oder Parallelprovisorien – das stärkt Gesamt-Rentabilität und Planungsstabilität.

Vergleich: Klassischer 63A-Verteiler mit FI Typ A vs. FI Typ B Variante

Ein 63A-Verteiler mit FI Typ A liefert nominell ähnliche Leistungsabgänge, kann aber bei glatten DC-Anteilen Schutzlücken offenlassen. Die Typ B Variante schließt diese, was besonders bei wachsenden Lade-Infrastrukturen, Schweißinvertern und geregelten Antrieben relevant ist. Praktisch entsteht nicht „mehr Marketing“, sondern real messbare Auslösesicherheit über ein erweitertes Fehlerstromspektrum. Das ist ein qualitativer Unterschied, der im Prüfprotokoll dokumentierbar wird und Auditoren Transparenz bietet.

Empfohlenes Zubehör und Ergänzungen

• H07RN-F CEE-Verlängerungen 63A / 32A / 16A: Dimensioniert nach Länge zur Spannungsfallbegrenzung.
• Kabelbrücken & Schutzmatten: Mechanische Entlastung in Verkehrs- und Fahrzonen.
• Lastmesszange / Netzqualitätslogger: Früherkennung unsymmetrischer Phasen oder Oberschwingungstendenzen.
• Beschriftungs-Labels / QR-Codes: Verknüpfung zu digitalem Prüf- und Wartungsarchiv.
• Aufstellplattform bei Nassbereichen: Holz- oder Kunststoffpalette für zusätzlichen Spritzwasserschutz.
• LED-Arbeitsleuchten mit Softstart: Minimiert Einschaltstromspitzen auf Schuko-Paaren.
• Dock für Ladegeräte: Thermische Entzerrung und Ordnung im Akkucluster.

Fazit

Der Brennenstuhl professionalLINE BSV 5-63A FI Typ B bringt allstromsensitiven Schutz, Leistungsreserve und strukturierte Selektivität in ein robustes, praxisgerechtes Format. Er unterstützt sauberes Lastclustering, schützt vor DC-bedingten Schutzlücken und reduziert organisatorische Brüche im Tagesgeschäft. Kein spektakuläres Gadget, sondern ein stiller Qualitätsanker für Sicherheit, Effizienz und verlässliche Ablaufplanung.
