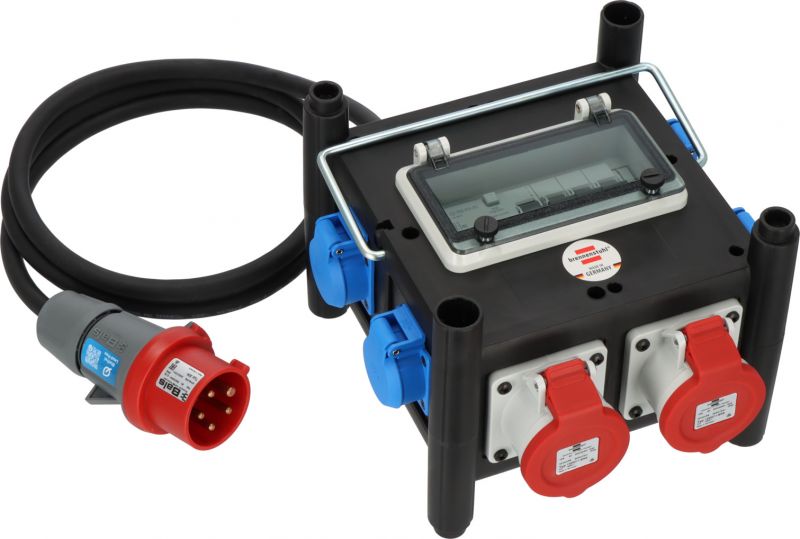

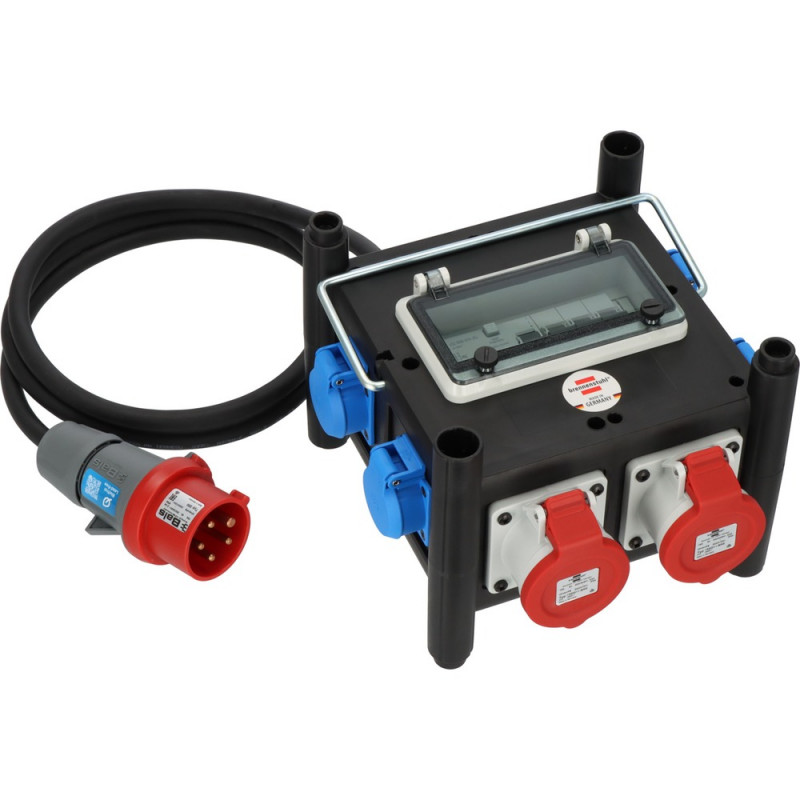

Brennenstuhl Kompakter Gummi-Stromverteiler BSV 3 FI Typ B IP44 2m H07RN-F 5G2.5 - 2xCEE16A, 5x230V - 1153690209

Brennenstuhl Kompakter Gummi-Stromverteiler BSV 3 FI Typ B IP44 (1153690209) – Allstromsensitiver Baustromverteiler mit 2x CEE 16A 400V und 5x 230V für maximale Sicherheit und Effizienz

Der Brennenstuhl BSV 3 FI Typ B ist mehr als ein gewöhnlicher Baustromverteiler: Er ist ein strukturierter Sicherheitsknoten für moderne Baustellen und werkstattnahe Projektflächen, auf denen frequenzgeregelte Maschinen, sensible Elektronik und klassische Handwerkzeuge parallel laufen. Mit 2x CEE 16A 3P+N+PE 400V und 5x 230V Schutzkontakt-Steckdosen stellt er eine performante, klar organisierte Energieverteilung bereit. Die Kombination aus allstromsensitivem FI-Schalter Typ B (30 mA), 3x LS 230V/16A und widerstandsfähigem H07RN-F 5G2,5 Kabel (2 m) schafft Vertrauen in Situationen, in denen Zeitdruck und wechselnde Lasten aufeinandertreffen. Gerade wo Frequenzumrichter, Ladegeräte, Kompressoren oder mobile Schaltelektronik im Einsatz sind, entstehen Gleichfehlerstromanteile, die ein FI Typ A nicht sicher erkennt. Der FI Typ B des BSV 3 folgt VDE 0100-704:2018-10 und erfüllt damit die aktuellen Anforderungen für dreiphasige Steckdosen bis 63A – ein zukunftsfestes Sicherheitsfundament statt späterer Nachrüstung. Das Ergebnis: Weniger Unsicherheit, klar nachvollziehbarer Personenschutz und Reduktion versteckter Betriebsrisiken. Das stapelbare Spezial-Gummigehäuse ist schlagfest, alterungsbeständig, UV-, Ozon- sowie öl- und benzinresistent und behält seine Formstabilität zwischen -30 °C und +80 °C. Das robuste Material in Kombination mit IP44 spritzwassergeschützter Ausführung erlaubt dauerhaftes Arbeiten im Außenbereich, ohne den Verteiler permanent umsetzen zu müssen. Das reduziert Such- und Umrüstzeit und stärkt Prozessfluss bei Ausbau, Rohbau, Metall-, Holz- oder Anlagenmontage.

Technisches Profil & Funktionslogik

Kern des Systems sind 2 CEE 16A 400V Anschlüsse für Drehstromverbraucher (z. B. Steintrennsäge, kleinere CNC, Kompressor) und 5 Schutzkontakt-Steckdosen 230V für Licht, Absaugung, Ladegeräte, Messgeräte oder Steuerungen. Die Nenneingangsspannung 400 V und maximale elektrische Belastbarkeit (ca. 11.000 W) bilden die Kapazität für parallele Nutzung definierter Verbraucherklassen. Die 3 einpoligen LS 230V/16A schützen abgangsseitig und erleichtern lokalisierbare Fehlerdiagnose. Das H07RN-F 5G2,5 Kabel ist ölbeständig und dimensioniert für mechanisch anspruchsvolle Umfelder.

Hauptvorteile in der Anwendung

• FI Typ B allstromsensitiv 30 mA erkennt auch glatte Gleichfehlerströme – relevanter Schutz bei Frequenzumrichtern und modernen Netzteilen.
• 2x CEE 16A 400V + 5x 230V ermöglichen kombinierte Versorgung klassischer und elektronisch geregelter Maschinen.
• 3x LS 16A für strukturierte Absicherung und schnell lokalisierbare Fehlabgänge.
• Stapelbares Spezial-Gummigehäuse spart Platz im Fahrzeug oder Container und erlaubt modulare Infrastruktur.
• IP44 Schutzart für spritzwassergeschützten Außeneinsatz unter realen Baustellenbedingungen.
• Öl-, Fett-, Benzin-, Säure-, UV- und Ozonbeständigkeit erhöht Lebensdauer und Investitionssicherheit.
• Temperaturfenster -30 °C bis +80 °C unterstützt Wintermontagen und Sommerbetrieb.
• H07RN-F 5G2,5 Zuleitung minimiert Ausfallrisiko durch Mantelrisse und hält Biegeradien robust aus.
• Kompaktes Format erleichtert Positionierung nahe Lastschwerpunkt.
• Normenkonform zu VDE 0100-704:2018-10 – Zukunftssicherheit und Audit-Tauglichkeit.

Sicherheit durch FI Typ B – warum das entscheidend ist

Moderne Antriebe in Sägen, Absaugungen, Pumpen oder Fördertechnik nutzen Frequenzumrichter, die glatte Gleichfehlerströme erzeugen können. Ein herkömmlicher FI Typ A bleibt in solchen Szenarien blind oder sättigt frühzeitig. Der allstromsensitive FI Typ B im Brennenstuhl BSV 3 deckt AC-, pulsierende DC- und glatte DC-Fehler ab und sorgt für automatisches Abschalten, bevor kritische Körperströme entstehen. Das erhöht nicht nur Personenschutz, sondern schützt mittelbar auch Projektzeitpläne, da potenzielle Folgeschäden an Anlagen reduziert werden.

Praktische Nutzungsszenarien

Im Innenausbau laufen simultan ein drehstromfähiger Kompressor (CEE), ein Akku-Ladefeld (230V), ein Baustrahler und eine Spachtelschleifmaschine. Metallbauer versorgen eine kleine Schweißanlage, Winkelschleifer und Steuerungstechnik mit sicherer Trennung durch LS-Abgänge. Bei Inbetriebnahmen von Maschinen mit FU-Antrieb wird die allstromsensitive Überwachung bewusst eingesetzt, um Abweichungen früh zu erfassen. Im Messe- oder Eventaufbau speisen die CEE-Abgänge Hauptverteilung und Hebetechnik, während 230V Licht, Audio-Peripherie und Messgeräte abdecken.

Tipps für effizienten und sicheren Betrieb

Vor Inbetriebnahme Sichtkontrolle auf Gehäuseverformungen, Risse oder leitungsnahe Quetschstellen. FI-Typ-B-Auslösung regelmäßig mit Prüftaste testen und Prüfzyklen dokumentieren. Lasten phasenbewusst verteilen: Hohe Einschaltströme entkoppeln, empfindliche Mess- oder Steuertechnik hinter LS-Abgang separieren. Kabelzugentlastung beachten und Verteiler nicht dauerhaft unter Zug belasten. Bei Regen oder Betonieren erhöhte Verschmutzung früh reinigen, um Kriechströme zu vermeiden.

Vergleich zu herkömmlichen Baustromverteilern

Ein Standardverteiler mit FI Typ A liefert keinen vollumfänglichen Schutz bei Gleichfehlerstromanteilen – insbesondere riskant bei Werkzeugen mit elektronischen Antriebsstufen. Mobile Kabeltrommeln ohne LS oder FI-B Funktion erhöhen Fehleranalysezeiten und bergen Überhitzungspotenzial bei unvollständig abgewickeltem Kabel. Größere Baustromschränke sind für viele mittlere Projektmodule überdimensioniert, schwerer und weniger flexibel positionierbar. Der BSV 3 FI Typ B positioniert sich als ausbalancierte Lösung zwischen minimalistischem Verteiler und komplexem Baustromfeld.

Nutzererfahrungen (aggregiert)

Anwender berichten von stabiler Haptik ohne elastisches Verziehen des Gehäuses selbst bei niedrigen Temperaturen. Positiv hervorgehoben werden schnelle, klare Abschaltungen bei Testauslösen sowie die einfache Beschriftbarkeit glatter Flächen für Abgangskennzeichen. Neutraler Hinweis: Die 2 m Zuleitung erfordert eine sauber geplante Einspeiseposition; häufig wird ergänzend ein CEE-Verlängerungskabel genutzt. Gewicht und kompakte Abmessungen werden als Transportkompromiss akzeptiert – kein Leichtgewicht, aber massenstabil.

Grenzen & realistische Einordnung

Für Leistungen oberhalb 16A je Drehstromabgang oder für Dauerlasten mit hoher thermischer Abgabe sind größere Verteilerklassen nötig. Nicht für direkten Hochdruckwasserstrahl oder dauerndes Untertauchen (höhere Schutzarten erforderlich). Die 230V Steckdosen sind nicht einzeln mit FI ausgerüstet – zentrale FI-Auslösung legt alle Abgänge still, was bei kritischen Dauerprozessen taktische Planung verlangt. Keine integrierte Energiemessung – Monitoring muss extern erfolgen, falls erforderlich.

Zubehör- & Ergänzungsempfehlungen

• CEE-Verlängerung H07RN-F 5G2,5 für größere Einspeisedistanzen.
• Kabelbrücken zur sicheren Querung von Verkehrswegen.
• Schutzkontakt-Verlängerungen IP44 abgestimmt auf Außenanwendungen.
• Phasenprüf- und Installationstester für wiederkehrende Sicherheitskontrollen.
• Beschriftungssysteme (Clip, Schrumpfschlauch) zur Abgangsidentifikation.
• Wetterschutzhaube bei temporärer Nachtabdeckung.
• FI/LS Testgerät zur dokumentierten Funktionsprüfung.

Organisations- und Prozessmehrwert

Standardisierung eines einheitlichen Sicherheitsniveaus reduziert Diskussionen bei Sicherheitsbegehungen und erleichtert Freigaben. Klar strukturierte Abgänge mit LS und FI Typ B beschleunigen Fehlersuche: Ausfall lokalisieren, Rücksetzen, weiterarbeiten. Stapelbarkeit im Lager oder Fahrzeug senkt Rüststreuung. Die dokumentierbare Normkonformität unterstützt Ausschreibungsanforderungen und Nachweispflichten.

Nachhaltigkeit & Investitionsschutz

Langlebige Gehäusemischung reduziert Ersatzzyklen und verringert Materialabfall. Frühzeitige Erkennung von Fehlerströmen beugt Folgeschäden an Maschinenwicklungen oder Elektronik vor. Öl- und Chemikalienbeständigkeit verhindert vorzeitige Materialalterung bei Industrie- oder Werkstattumgebungen. Temperaturbeständigkeit reduziert Rissrisiken und verlängert Dichtfunktionsdauer.

Emotionale Komponente & Arbeitsgefühl

Ein Verteiler, der mit moderner Sicherheitstechnik (FI Typ B) ausgestattet ist, vermittelt Ruhe und professionelle Souveränität selbst unter unvorhersehbaren Baustellenbedingungen. Statt latentem Zweifel an Schutzfunktion tritt ein klares Gefühl von Kontrolle über den Energiepunkt. Diese Sicherheit schafft mentale Bandbreite für präzise Montage, genaue Schnittführung oder saubere Oberflächenbearbeitung.

Strategischer Nutzen im Projektalltag

Mit steigender Dichte elektronisch geregelter Maschinen wird der Wechsel zu allstromsensitiver Infrastruktur nicht nur Pflicht, sondern Wettbewerbsvorteil. Ein definierter Sicherheitsstandard erleichtert Skalierung und Onboarding neuer Teammitglieder. Auditfeste Dokumentation verkürzt Abnahmeprozesse und stärkt Vertrauen bei Auftraggebern. Der Brennenstuhl BSV 3 FI Typ B agiert als Baustein strukturierten Baustrommanagements statt isolierter Einzelkomponente.

Fazit

Der Brennenstuhl Kompakte Gummi-Stromverteiler BSV 3 FI Typ B IP44 kombiniert normative Sicherheit, robuste Baustellentauglichkeit und funktionale Anschlussvielfalt für anspruchsvolle Projekte mit frequenzgeregelten Verbrauchern. Teile gern deine Erfahrungen zur Phasenaufteilung, Prüfintervallen oder Ergänzungszubehör und hilf anderen, Baustromorganisation sicher und effizient weiterzuentwickeln.
